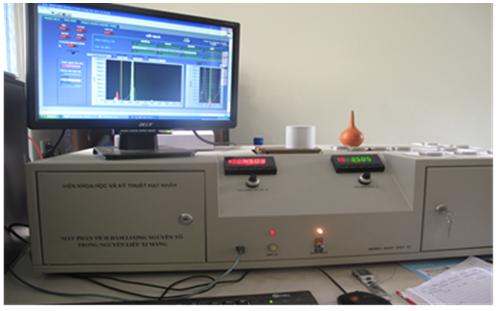

THIẾT BỊ PHÂN TÍCH NHANH HÀM LƯỢNG 4 NGUYÊN TỐ Al, Si, Ca, Fe PHỤC VỤ SẢN XUẤT XI MĂNG

Thông số kỹ thuật

Giới thiệu:

- Phân tích khoảng rộng đá vôi, phân tích nguyên liệu đất sét, quặng sắt, hỗn hợp nguyên liệu (Bột liệu sau nghiền), phân tích clanhke và xi măng là yếu tố quan trọng nhất để điều khiển quy trình sản xuất xi măng. Ngoài ra tốc độ phân tích nhanh, thời gian đo mẫu 200s cũng góp phần tăng cường kiểm soát chất lượng trong quá trình công nghệ.

- Máy được lắp ống phát tia X truyền qua anode Rh hoạt động ở điện áp 4,5KV và dòng anode 350μA kết hợp với nguồn đồng vị phóng xạ Pu-238; đầu thu là loại bán dẫn được chế tạo theo công nghệ khuếch tán silic (Silicon Drift Dectector – SDD) và tự làm lạnh theo hiệu ứng Peltier. Chế độ ống phát trên được dùng cố định cho mọi phép phân tích các loại đối tượng đo.

- Đi kèm với máy đo có máy hút chân không, máy ép thủy lực để ép viên mẫu đo. Chân không khi máy phân tích mẫu cần đạt 10-2mmHg.

- Thời gian đo thông thường 200s.

- Lựa chọn chế độ đo hoặc đọc file phân tích mẫu theo loại đối tượng đo.

- Mỗi đối tượng đo đã được xây dựng một đường chuẩn. Đường chuẩn này có thể được cập nhật cho phù hợp với công nghệ SXXM tại cơ sở sử dụng.

Chuẩn bị mẫu:

- Nguyên liệu đưa vào phân tích cần nghiền nhỏ, kích thước hạt <0,08mm và được ép thành viên nén. Lực ép là 20PA;

- Lượng bột nguyên liệu cho một viên ép là 10 gram;

- Kích thước khuôn nén ép viên: Hình tròn, có đường kính ngoài 45mm, đường kính trong 35mm, chiều cao 5mm.

- Thời gian chuẩn bị và ép mẫu khoảng 2 phút.

Điều kiện đo:

- Máy hoạt động ở điện áp 4,5KV và dòng 350μA. Chế độ ống phát trên được dùng cố định cho mọi phép phân tích các loại đối tượng đo.

- Đi kèm với máy đo có máy hút chân không, máy ép thủy lực để ép viên mẫu đo. Chân không khi máy phân tích mẫu cần đạt 10^-2mmHg.

- Thời gian đo thông thường 200s.

- Lựa chọn chế độ đo hoặc đọc file phân tích mẫu theo loại đối tượng đo.

- Mỗi đối tượng đo đã được xây dựng một đường chuẩn. Đường chuẩn này cần được cập nhật cho phù hợp với công nghệ SXXM tại nhà máy.

Thủ tục:

- Đi kèm với thiết bị có bộ 6 mẫu chuẩn cứng dùng để chuẩn máy khi xây dựng đường chuẩn hoặc chuẩn thiết bị trước khi đo mẫu.

- Phần mềm chuyên dụng lựa chọn đa chức năng, thân thiện, dễ sử dụng.

Kết quả:

- Phân tích được 4 thành phần ôxít CaO, Fe₂O₃, Al₂O₃ và SiO₂ với sai số tuyệt đối của phép đo:

+ Al₂O₃ và SiO₂       < +/- 0,5

+ CaO                        < +/- 0,8

+ Fe₂O₃                    < +/- 0,3

Thiết bị có thể phân tích được hàm lượng các ô xít như Mg, S và một số nguyên tố khác.

Phân tích được các loại đối tượng đo:

- Công đoạn phối liệu đầu vào: Đá vôi, Đất sét, Quặng (phụ gia điều chỉnh sắt), Bột liệu sau nghiền;

- Công đoạn nung: Clanke;

- Công đoạn đầu ra: Xi măng thành phẩm.

- Thời gian phân tích: 200s.

Ứng dụng

Thiết bị có thể được ứng dụng để phân tích nguyên tố trong các các lĩnh vực khác như khai khoáng, luyện kim,…
